Разборка Nokia N8 - 22 Января 2011

Итак, наша жертва — только что поступившая в продажу Nokia N8.

Вот технические характеристики новинки:

процессор ARM11 с тактовой частотой 680 МГц
сенсорный AMOLED-дисплей с разрешением 640?360 точек, диагональю 3,5" и технологией мультитач
256 Мб RAM
512 Мб внутренней NAND-памяти и 16 Гб доступной пользователю
12-мегапиксельная камера с оптикой Carl Zeiss, ксеноновой вспышкой и записью видео 16:9 в разрешении 720p с частотой кадров 25 кадр/сек

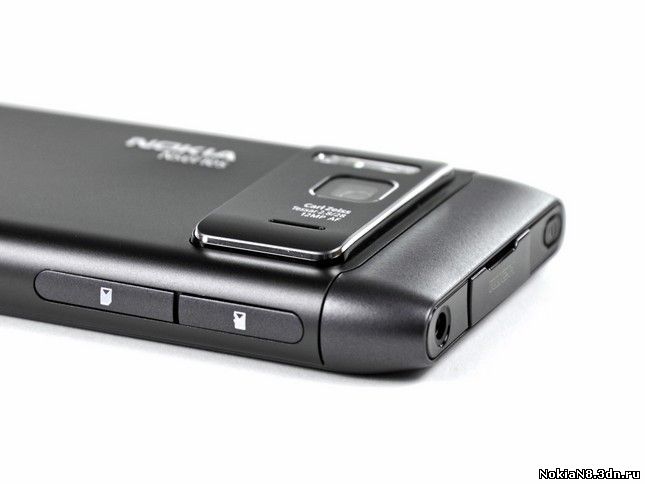

12-мегапиксельная камера автофокусом ощутимо выступает из корпуса. А как мы уже знаем на примере других смартфонов, толщина камеры определяет толщину телефона. Значит, при наличии мощного модуля от аппарата не стоит ожидать сверхтонкого корпуса.
Утверждается, что линзы в камере состоят из пяти оптических элементов с индивидуальной обработкой. Это позволяет получать снимки высокого качества, используя устройство довольно скромных размеров.
В Nokia решили, что камера должна выступать на поверхности задней крышки. Таким образом на телефоне есть за что ухватиться, и это помогает доставать телефон из кармана. Однако засовывать его обратно уже не слишком удобно.

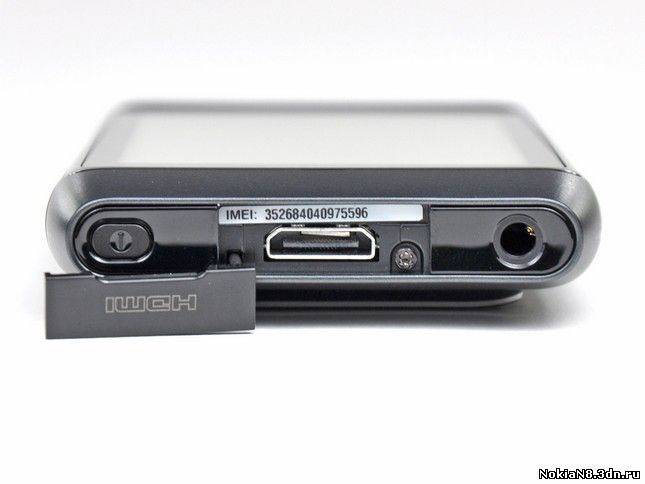

У N8 есть не только стандартный 3,5 мм разъем для наушников, но также разъемы mini-HDMI и micro-USB.

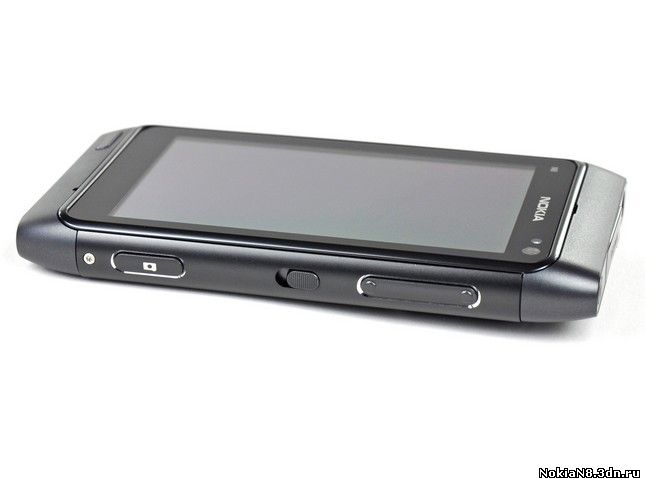

На смартфоне есть следующие кнопки: включение, «домой», блокировка, камера и регуляторы громкости.

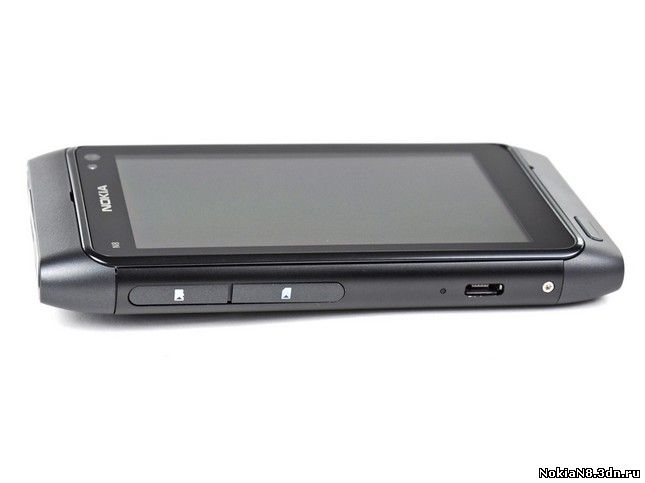

Разъемы для симки и карты microSD установлены рядом друг с другом на боковой стороне телефона. Поддерживается горячая замена карточки памяти.

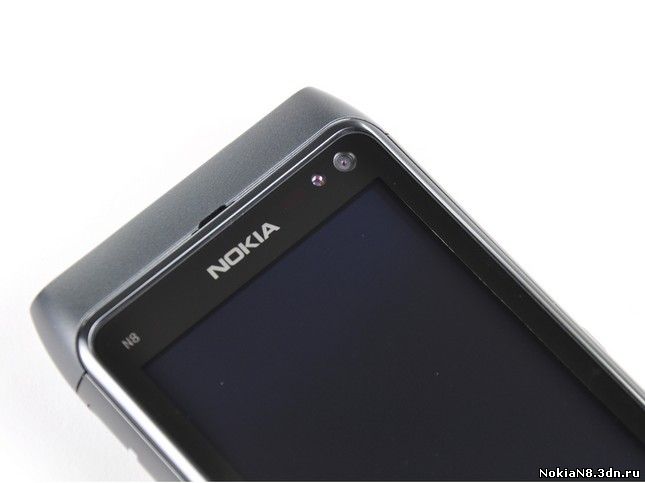

С помощью фронтальной камеры и таких приложений, как Fring и Skype, владелец может совершать видеозвонки не только на другие телефоны, но и на компьютеры.

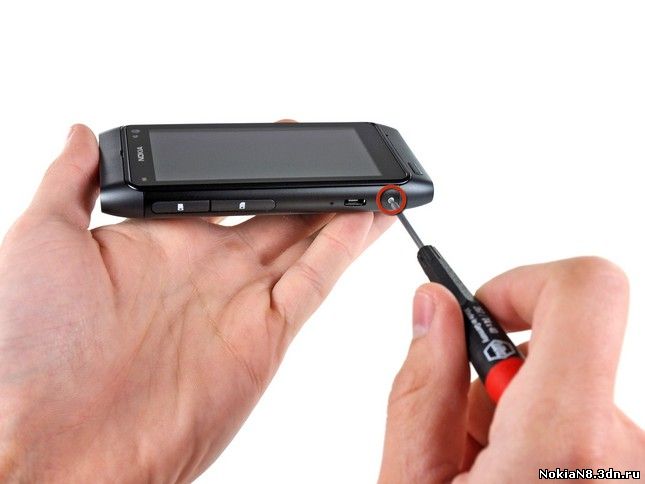

Лучше всего начать разборку смартфона с этих 4-гранных винтов.

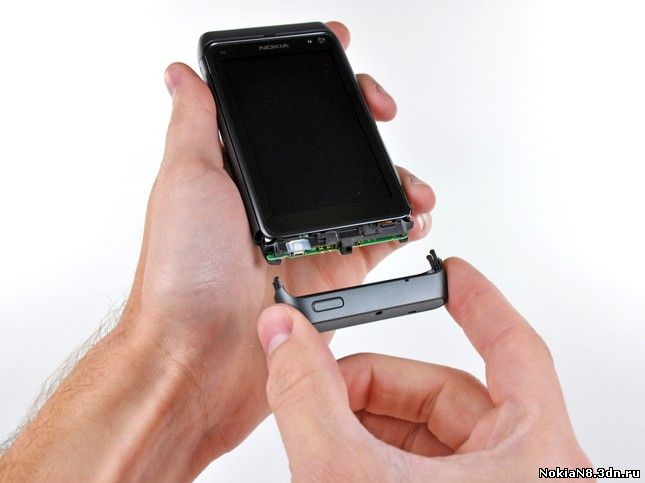

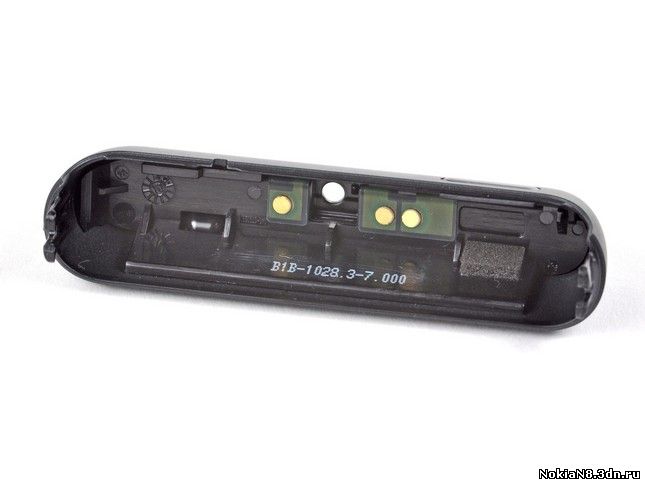

Теперь панель, закрывающую нижнюю часть смартфона, можно снять.

Сняв нижнюю панель, можно убрать небольшую защелку аккумуляторного отсека.

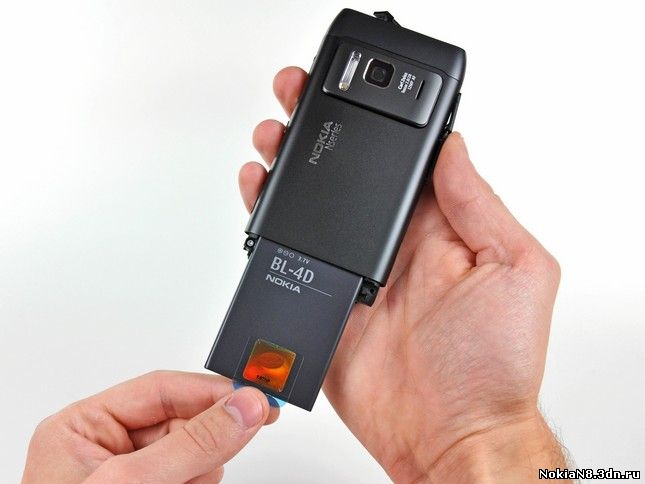

После этого можно извлечь аккумулятор с голограммой.
Хоть для этого и требуется открутить два винта, извлечение и замена батареи не такой уж сложный процесс.

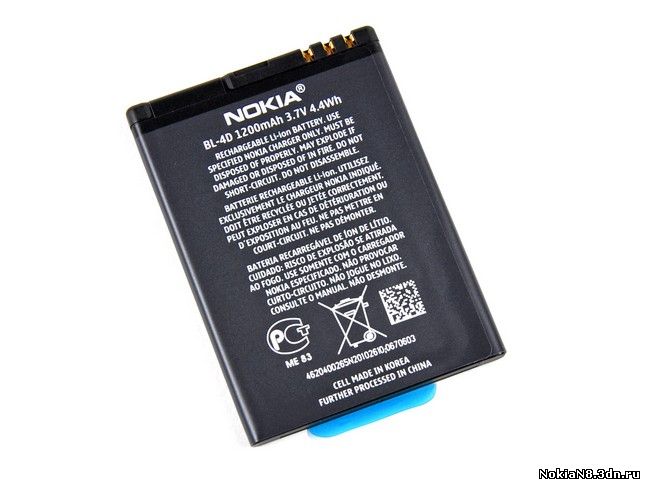

В Nokia говорят, что используемый литий-ионный аккумулятор BL-4D 3.7 V емкостью 1200 мАч — несъемный. Ну-ну…

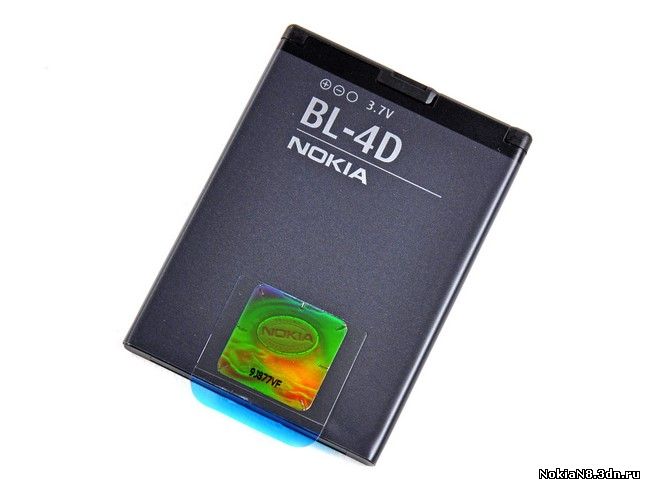

Голограмма на аккумуляторе, наверное, должна гарантировать, что вы получили подлинную продукцию Nokia.

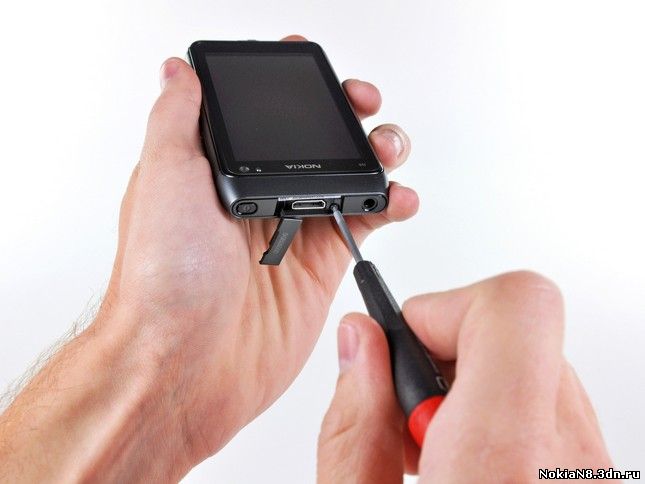

Сняв защитную крышку, можно отвинтить 5-гранный винт рядом с портом mini-HDMI.

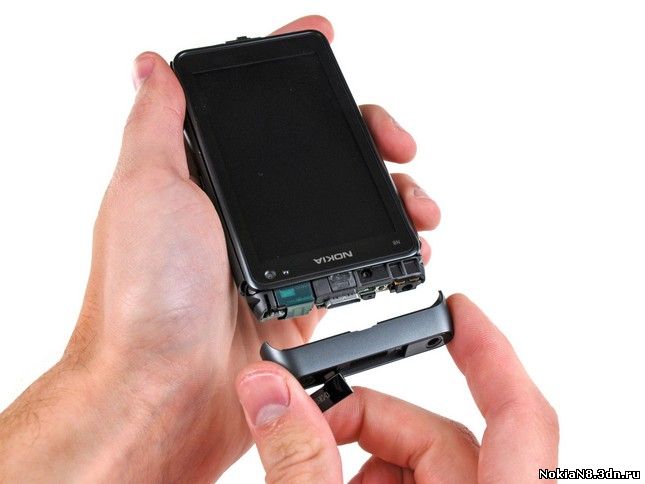

После этого можно снять верхнюю часть корпуса. Под ней находится еще несколько винтов.

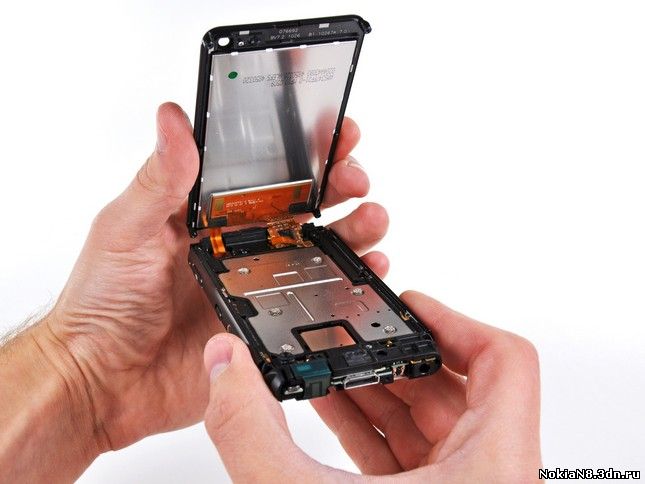

Телефон открывается как ракушка.
Провода все еще соединяют фронтальную панель с другими частями телефона, поэтому действуйте аккуратно.

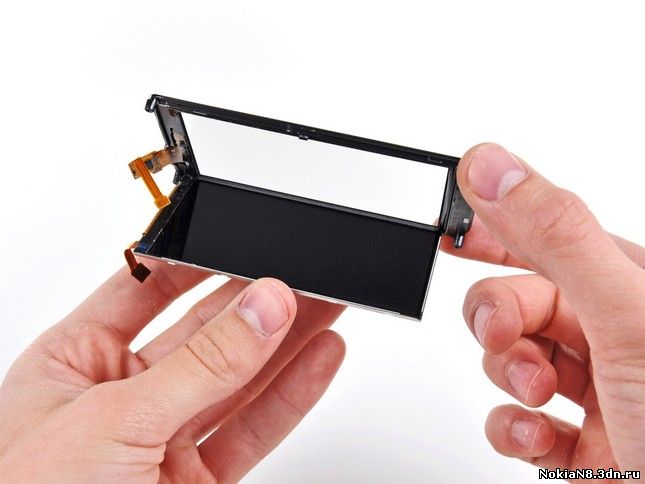

К счастью, защитное стекло не прикреплено намертво к AMOLED-дисплею, поэтому если оно разобьется, то вам придется заменить только его, а не весь экран целиком.

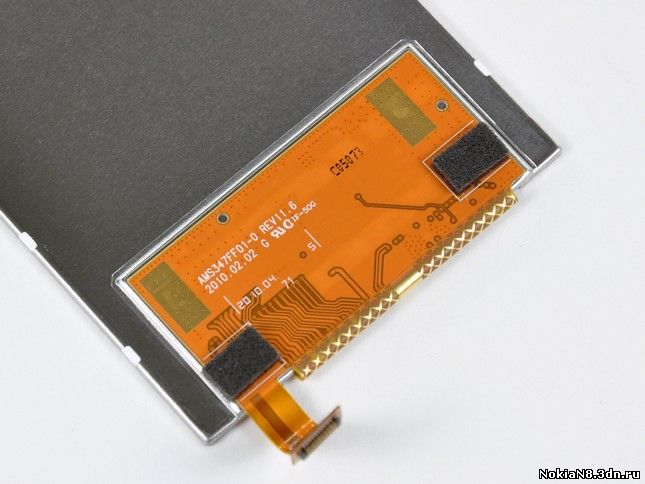

На задней панели дисплея надпись — AMS347FF01-0.

Там же содержится информация о том, когда был изготовлен дисплей.

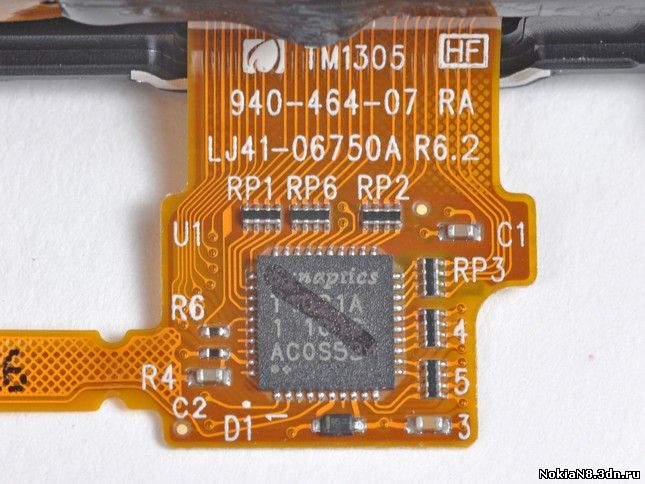

Использован контроллер сенсорного экрана Synaptics T1201A. Такой же чип можно обнаружить в Microsoft Kin Two и RIM BlackBerry Torch.

Сравнение дисплея N8 с дисплеем iPod touch четвертого поколения. Отличие между LCD и AMOLED-дисплеем в том, что AMOLED приобретает синеватый оттенок при попадании на него прямых лучей света.

Несколько 6-гранных винтов и антенна прикрепляют к внутренностям N8 среднюю панель.

Задняя часть AMOLED-дисплея опирается на шесть специальных площадок на средней панели.

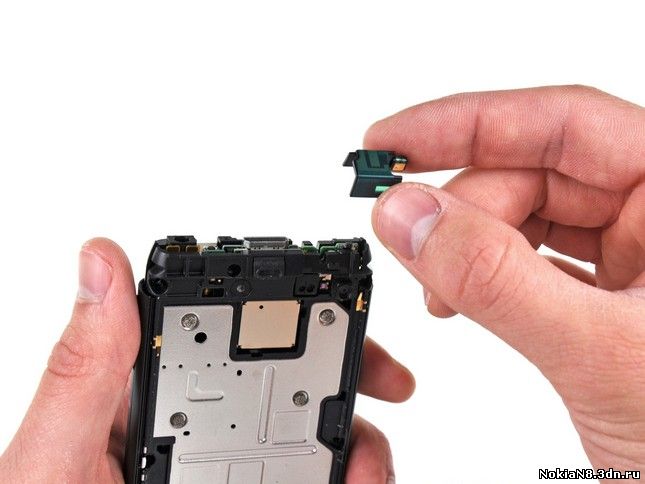

Основные антенны размещены около плоских пластиковых пластин в верхней и нижней частях телефона, как это показано на фотографиях.

Открутив винты и сняв антенны, вы можете убрать среднюю панель N8.

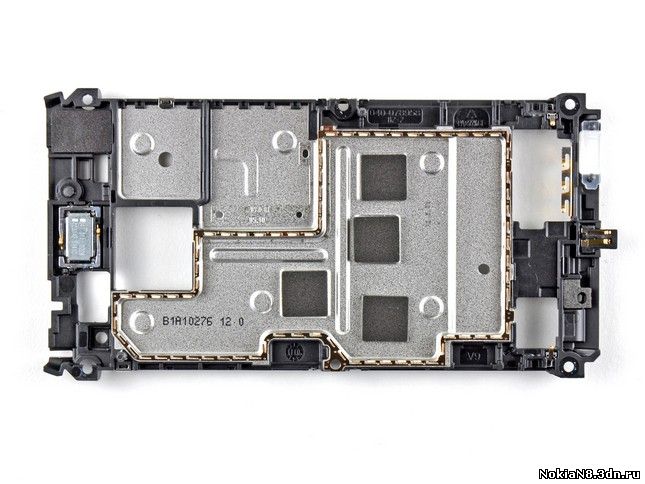

Отдельного внимания заслуживает конструкция средней панели. Основные чипы телефона защищены специальным экраном. Кроме того, на внутренней части размещены специальные термоотводящие панели, которые должны отводить тепло от чипов.
С увеличением скорости работы процессоров и расширением функционала устройств контроль над температурой становится все более важным, ведь перегрев может вывести телефон из строя.

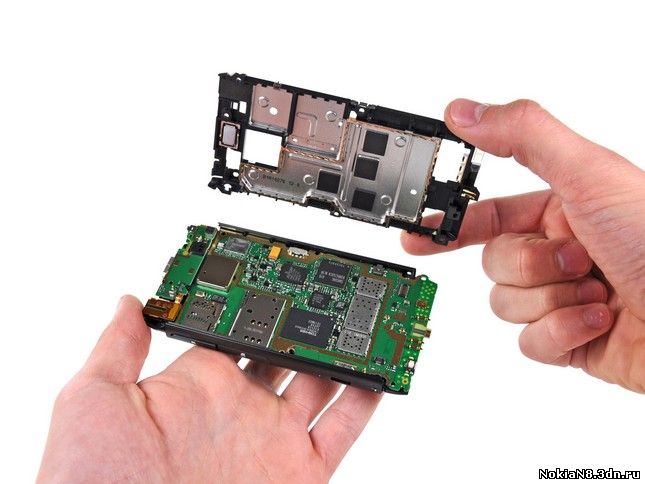

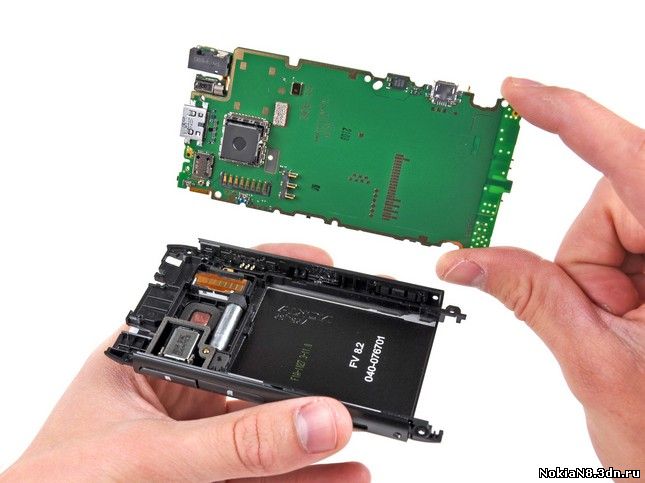

Сняв среднюю панель, можно легко извлечь материнскую плату.

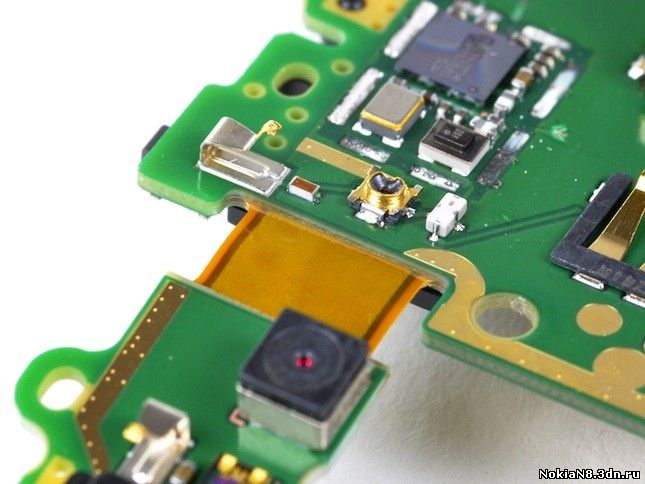

Стоит отметить дизайн дочерней платы, которая находится в верхней части материнской платы. К основной она присоединена с помощью ленточного кабеля, который зажат между слоями материнской платы.
В большинстве устройств ленточные кабели соединяются с помощью специальных коннекторов или подключаются к разъемам, а не зажимаются слоями платы.

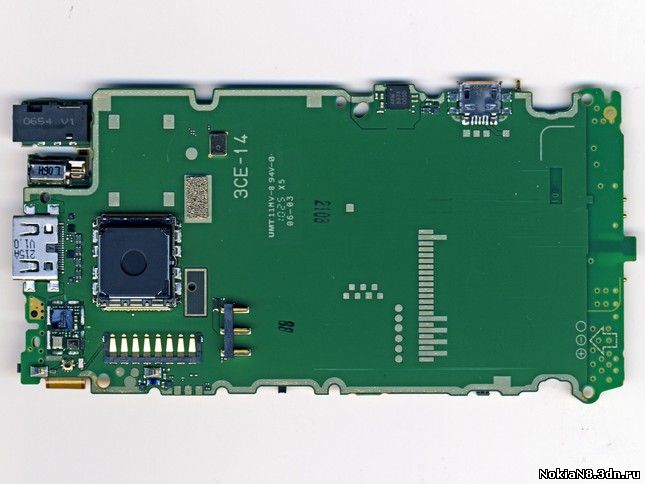

Материнская панель Nokia N8 состоит из чипов:

Toshiba THGBM1G7D4FBA13 K23538 (16 Гб внутренней памяти)
Samsung K5W4G2GACA - AL54 (CPU + DDR RAM + NAND ROM)
Broadcom BCM2727 GPU с выделенным графическим чипом 3D Graphics
4380044 9920Q VJ (RF Transceiver) от STMicroelectronics
EPCOS D1053
RENESAS 09801A
4376057 GAZ0035G (Baseband) от Texas Instruments

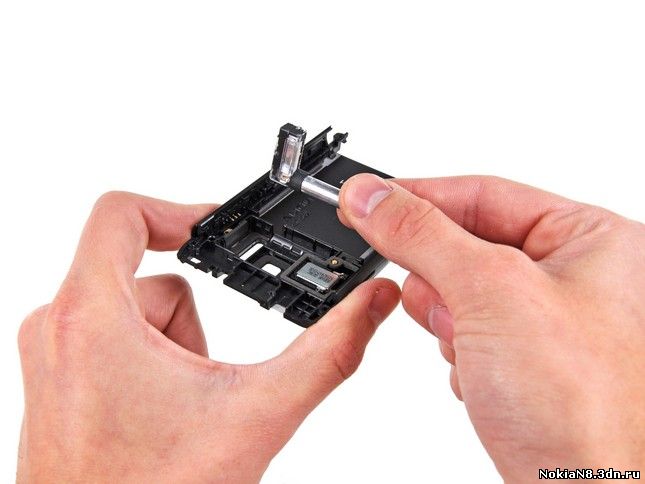

Сняв панель материнской платы, можно извлечь и вспышку.

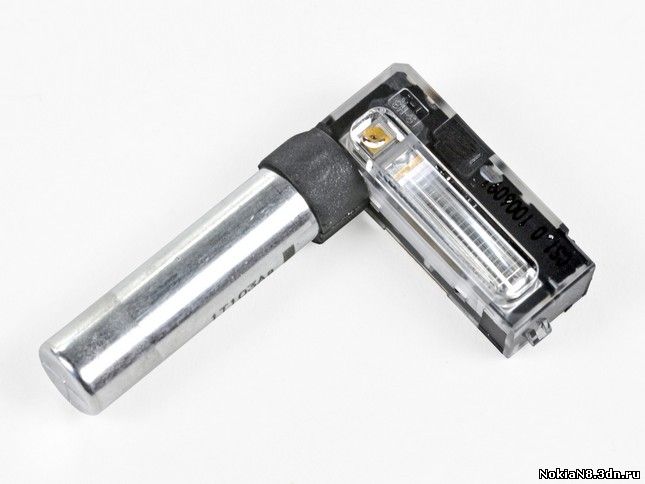

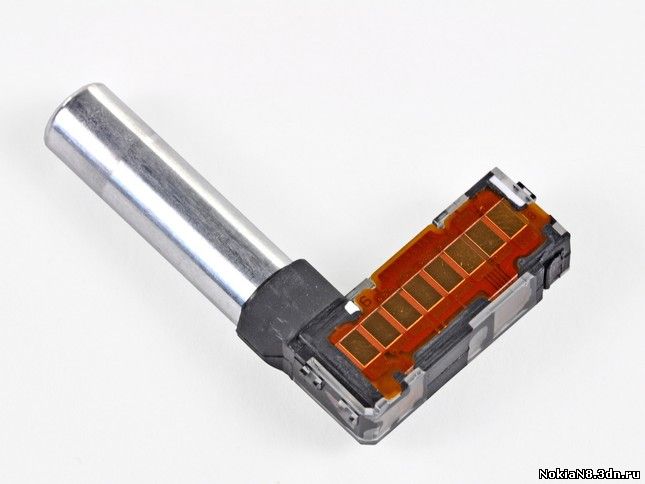

В отличие от большинства смартфонов, в которых использована одиночная или двойная LED-вспышка, в N8 встроена ксеноновая вспышка — аналогичная тем, что встречаются в большинстве фотоаппаратов.

Большой конденсатор позволяет накапливать высокое напряжение, чтобы вспышка была более яркой.

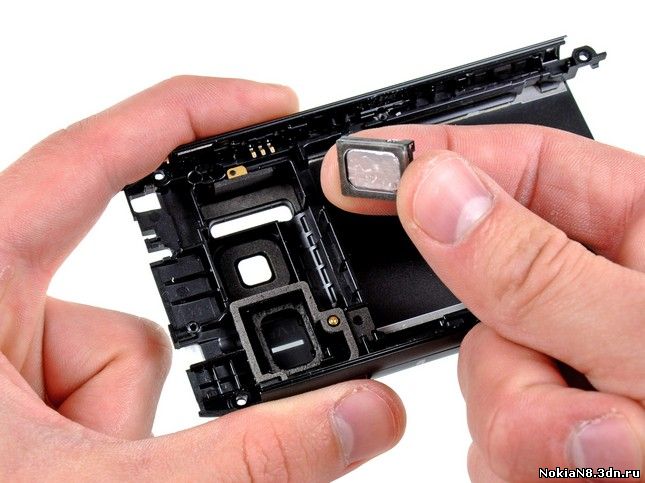

Акустическую систему нужно отделить от клейкого слоя на задней поверхности.
Акустическая система в основном используется для разговоров, а также для воспроизведения мелодий, хранящихся в памяти телефона.

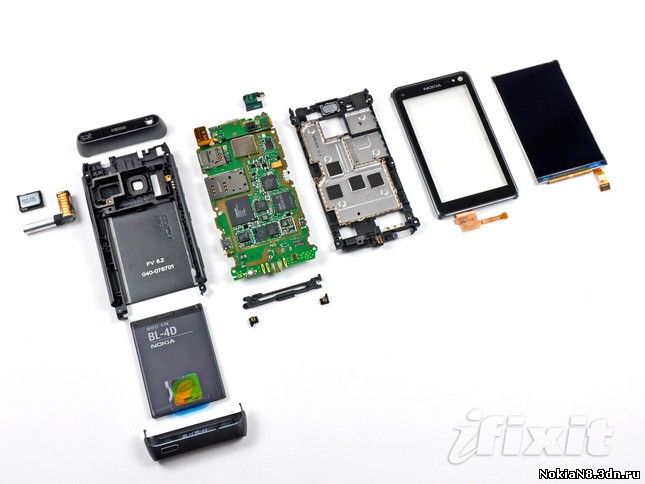

Пригодность Nokia N8 к ремонту: 8 из 10 (10 — легче всего отремонтировать).Хотя Nokia рассчитывала, что пользователь не сможет менять батарею, сделать это довольно просто.
AMOLED-дисплей легко отделяется от стекла. Это значит, что вы можете независимо друг от друга заменить дисплей или стекло.Части телефона в основном соединены друг с другом механически, клея очень мало.Чтобы снять переднее стекло, вам придется использовать тепловую пушку. Однако металл при нагревании не деформируется так легко, как пластик.
Из телефона нельзя извлечь ни одну из камер.
